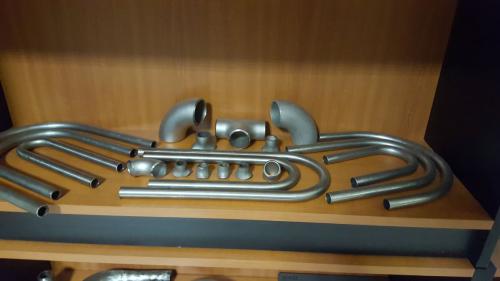

A különböző szerkezetek, berendezések, csőhálózatok és gépipari alkatrészek gyakran összetett geometriát, nagy pontosságot és kimagasló anyagminőséget igényelnek. Bár a csőhajlítás első látásra egyszerűnek tűnhet, valójában egy olyan technológia, amelyben többtucat paraméternek kell tökéletes összhangban működnie ahhoz, hogy a végeredmény hibamentes legyen.

A gyakorlatban a cső deformációi – mint a horpadás, az oválosodás vagy az anyagmegfolyás – nem csupán esztétikai problémák. Valójában „jelzőtáblák”, amelyek egyértelműen utalnak arra, hogy a hajlítási folyamat mely pontján történt hiba vagy optimalizálatlanság. Ezek a hibák sokat elárulnak az alkalmazott technológiáról, az anyagminőségről, a gép pontosságáról, sőt a szerszámozás állapotáról is.

A következő cikkben részletesen bemutatjuk, mit üzennek a leggyakoribb csőhibák, milyen technológiai okok húzódnak mögöttük, és milyen megoldásokkal kerülhetők el.

Miért különösen érzékeny a csőhajlítás folyamata?

A csövek hajlításakor egyszerre két ellentétes erő hat az anyagra:

● a külső íven húzófeszültség,

● a belső íven nyomófeszültség.

A cső fala a külső oldalon elvékonyodik, a belső oldalon pedig összetorlódik. A technológia lényege, hogy ezeket a folyamatokat kontrollált körülmények között tartsa a gép és a szerszámozás úgy, hogy a cső falvastagsága, alakja és belső keresztmetszete ne sérüljön.

Ha bármelyik tényező nem optimális – legyen az túl kicsi hajlítási sugár, rosszul beállított előtolás, nem megfelelő szerszám vagy hibás anyag – azonnal megjelennek a jól ismert csőhibák.

1. Horpadás – amikor a belső ív összeomlik

A horpadás az egyik leggyakoribb és leglátványosabb csőhiba. Jellemzően akkor jelenik meg, amikor a cső belső íve nem tudja elviselni a nyomófeszültséget, és a falrész összehajlik, „betörik”.

Mit árul el a technológiáról?

A horpadás többnyire azt jelzi, hogy:

● hiányzik vagy nem megfelelő a belső mandrell (belső magtámasz),

● túl kicsi a hajlítási sugár a cső falvastagságához képest,

● túl gyors az előtolás,

● pontatlan vagy kopott a szerszám,

● a cső anyaga túl lágy vagy egyenetlen.

A horpadás egyértelmű jele annak, hogy a cső nincs megfelelően alátámasztva belülről. A spirálcsövek és hőcserélőcsövek esetében ez teljesen megengedhetetlen, hiszen a horpadás csökkenti a belső keresztmetszetet, rontja az áramlási hatékonyságot és növeli a nyomásveszteséget.

Hogyan kerülhető el?

● belső magtámasszal (mandrell)

● megfelelő falvastagság-választással

● nagyobb hajlítási sugár alkalmazásával

● a gép előtolási sebességének lassításával

2. Oválosodás – amikor a cső elveszíti körszimmetriáját

Az oválosodás lógikus következménye annak, hogy a cső a hajlítás közben különböző irányú erőhatásoknak van kitéve. A tökéletes kör keresztmetszet eltorzul, a cső elliptikus alakot vesz fel.

A probléma sok csőhajlítási műveletben előfordulhat, de ipari rendszereknél – például hidraulikában, hűtéstechnikában vagy energiagyártásban – kritikus hibának számít.

Mit árul el a technológiáról?

Az oválosodás arra utal, hogy:

● a hajlítási sugár túl kicsi a csőmérethez képest,

● a szorítópofák nem tartják megfelelően a csövet,

● a gép hajlítófeje nem ad elegendő ellenirányú nyomást,

● a falvastagság túl vékony,

● nincs megfelelő belső alátámasztás.

Ha a cső belső keresztmetszete oválisra alakul, annak következménye lehet:

● áramlásromlás,

● nyomásesés,

● hőátadási hatékonyság csökkenése,

● mechanikai gyengülés.

Ezért a spirálcsövek és hőcserélőcsövek esetében az oválosodás szinte teljes mértékben tiltott.

Hogyan kerülhető el?

● megfelelő hajlítási sugarak alkalmazásával,

● hosszabb szorítófelületekkel,

● nagy merevségű szerszámkészlettel,

● pontos előtolási és forgatási beállításokkal,

● szükség esetén meleg vagy indukciós hajlítással.

3. Anyagmegfolyás – a cső külső ívének túlzott nyúlása

Az anyagmegfolyás a cső külső ívén jelenik meg, főként akkor, amikor a hajlítási művelet túl nagy húzófeszültséget eredményez. Ez az egyik legveszélyesebb csőhiba, mert repedések előjele, és súlyos szerkezeti gyengülést jelez.

Mit árul el a technológiáról?

Az anyagmegfolyás azt mutatja, hogy:

● a cső anyaga nem bírja a hideg hajlítást,

● túl kicsi a hajlítási sugár,

● a falvastagság nem megfelelő,

● a cső túl kemény vagy rideg,

● a hajlítás túl gyors vagy egyenetlen terhelésű.

Az anyagmegfolyás különösen gyakori rozsdamentes acélnál és nagy átmérő–falvastagság arányú csöveknél.

Miért kritikus hiba?

● mikrorepedések keletkezhetnek,

● csökken a cső élettartama,

● a hőcserélőkben súlyos teljesítményvesztéshez vezethet,

● nagy nyomás alatt akár teljes töréshez is vezethet.

Mit árulnak el ezek a hibák a technológiai háttérről?

A horpadás, oválosodás és anyagmegfolyás egyértelmű jelzés arra, hogy a hajlítási technológia nem optimális. Ezek a hibák gyakran a következő területeken utalnak hiányosságokra:

1. Nem megfelelő hajlítógép vagy beállítás

A modern CNC gépek képesek:

● pontos előtolásra,

● precíz forgatásra,

● finom erőszabályozásra,

● tökéletes ismételhetőségre.

Ha ezek nincsenek összhangban, a csőhibák szinte garantáltak.

2. Rosszul megválasztott technológia

A hideg hajlítás sok esetben ideális, de spirálcsöveknél, vastag falú csöveknél vagy nagy szilárdságú anyagoknál gyakran szükséges meleg vagy indukciós hajlítást alkalmazni.

3. Hiányos szerszámozás

A szerszámkészlet állapota – szorítópofák, hajlítófejek, magtámaszok – kulcsfontosságú. Egy kopott vagy pontatlan szerszám azonnal hibákat okoz, főleg kisebb sugarak esetén.

4. Alkalmatlan alapanyag

A falvastagság-ingadozás, zárványok, rideg anyagszerkezet vagy egyenetlen keménység mind hozzájárulnak a hibákhoz. A csőminőség vizsgálata ezért kötelező lépés.

Hogyan előzhetők meg a csőhibák?

A hibamentes csőhajlítás kulcsa a megfelelő technológia és gép kiválasztása, a pontos tervezés és a minőségi ellenőrzés.

A megelőzés alapelvei:

● a hajlítási sugár hozzáigazítása a falvastagsághoz,

● belső magtámasz használata a horpadás ellen,

● nagy merevségű szerszámkészlet alkalmazása,

● próbahajlítás komplex részek esetén,

● a megfelelő hajlítási technológia kiválasztása (hideg, meleg, indukciós),

● precíz CNC programozás és előtolási beállítás.

Összegzés

A csőhibák messze túlmutatnak a vizuális problémákon: valójában olyan figyelmeztető jelek, amelyek a csőhajlítási technológia kritikus gyenge pontjaira mutatnak rá. A horpadás a belső alátámasztás hiányát jelzi, az oválosodás a keresztmetszet elvesztését és a pontatlan erőeloszlást mutatja, míg az anyagmegfolyás az anyag túlterhelését vagy a nem megfelelő falvastagság–sugár arányt tárja fel.

A modern ipari alkalmazásokban – legyen szó spirálcsövekről, hőcserélőkről vagy komplex hajlított szerkezetekről – ezek a hibák nem megengedhetők. A hajlítási folyamat minden elemének precíz összhangban kell működnie, hogy a végeredmény hosszú távon megbízható, biztonságos és jó teljesítményű legyen.
